水电解技术基础与模块化设计体系

发布时间：2026-06-16 09:33:55

水电解反应对水质纯度具有严苛要求，氢氧标准电极电位差为 1.23 伏，远高于铁氢 0.361 伏的电位差，若水体含金属离子，杂质金属会在阳极沉积，直接破坏电解工况、损耗设备寿命。因此，所有电解系统均需配置去离子水处理单元，其中 PEM 电解槽采用固态聚合物电解质，极易吸附阳离子杂质，对去离子水纯度要求更为严苛。

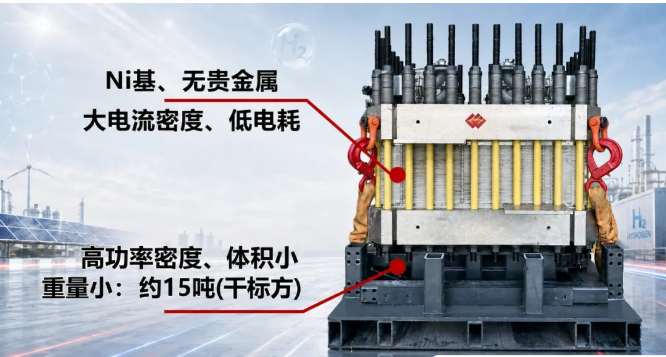

水电解制氢的核心电化学反应发生于电解槽内部，单槽设备由隔膜与阴阳两极构成，通过施加外部电压裂解水分子，生成氢气与氧气。根据电解液介质、工作温度、载流子传输机制的差异，商用主流电解技术分为 AEL、PEMEL、HTEL 三类，同时阴离子交换膜电解（AEMEL）为新兴研发技术路线，四类技术的载流子类型、工作温度区间、物料传输路径存在显著差异。

不同技术路线的电解槽堆出口物料组分存在明显区别：AEL 系统产物为氢氧化钾混合液与氢氧混合气体；PEMEL 系统受电渗析效应影响，产出氢气含微量水分；HTEL 系统因水蒸气无法完全反应，氢气产物中残留未转化水蒸气。所有技术路线均需配套水汽分离、介质循环、热量管控、气体净化单元，通过换热器移除电解反应余热，实现水资源循环回用，最终完成高纯氢、氧气的制备与收集。基于全流程工艺逻辑，可构建涵盖核心反应单元与公用工程的电解系统通用工艺框图（BFD）。

从工程扩容角度来看，功能模块化设计可有效缩短电解系统规划扩容周期，但受施工成本约束，部分工程项目会在施工阶段放弃模块化架构。在大规模产能扩容场景中，重新引入标准化功能模块、采用并联扩容模式，可高效实现系统规模化升级。

模块化设计核心理论与实施流程

根据 VDI 2776 标准定义，模块化工厂的核心特征为层级化独立子单元架构，依托工艺设备组件（PEA）与功能设备组件（FEA）适配工况与边界条件变化，实现快速迭代部署。其中，PEA 是具备独立自动化控制、安全防护功能，可完整完成单一工艺步骤的核心模块化单元；FEA 为 PEA 内部适配不同工艺介质、工况条件的细分功能子单元，标准化、通用化的接口体系是模块化设计的核心核心优势，可大幅缩短项目规划与施工周期。

行业内电解系统产能扩容主要分为三种技术路径，技术特性差异显著：一是单体放大，通过增大单台设备结构尺寸提升产能，存在严苛的技术瓶颈；二是单元复制，通过增加单一设备数量实现产能提升，系统集成性差；三是模块并联，将包含完整辅助系统的标准化功能模块并联扩容，是适配吉瓦级系统的路径。
